中拓金屬板材切片機橫剪線設備ZTRFM-C007

本生產線用于將金屬卷材切片，切割成你需要長度的板。通?？捎糜诓讳P鋼，鋁（鋁合金），碳鋼等材料的卷材。具有全自動生產，切割板材平整，沒有毛刺的特點。

生產流程

生產流程以供參考（如果你的工廠沒有地坑可以為您定制）

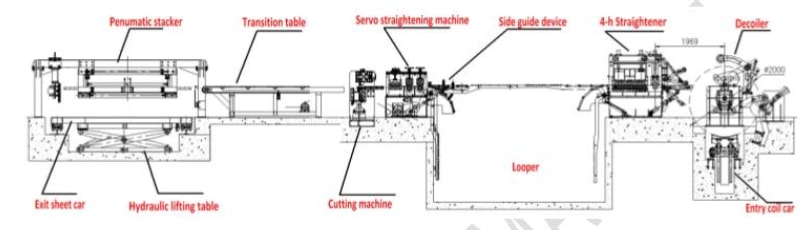

開卷-校平-覆膜（可選配）-剪切-傳送帶-全自動碼垛

生產參數

由于機器是定制的，根據客戶的不同需求（原材料的厚度 機器的自動化程度 對成品板材不同的平整需求度 ）我們有多年的技術團隊為您設計適合您的專屬機器技術方案。接下來，以我們近期完成的客戶訂單 0.28-4.0×1700伺服板料開卷校平剪切線 為例，介紹下生產參數。

使用范圍 本生產線用于厚度(0.28-4.0㎜)；寬度500-1500㎜的鋼卷板的開卷校平、定尺、剪切。

鋼卷板厚 0.28-4.0㎜

鋼卷寬度 500-1500㎜

鋼卷內徑 ?508、620㎜

鋼卷重量 12T

剪切精度 長  度：±0.5㎜（以2000㎜計）

對角線 ±0.5㎜（以2000㎜計）

剪切長度 500-3000㎜

生產線工作高度 1150㎜

生產線速度 2000mm/分鐘30張

生產線運行方向（在操作側） 自左至右。

生產設備配置

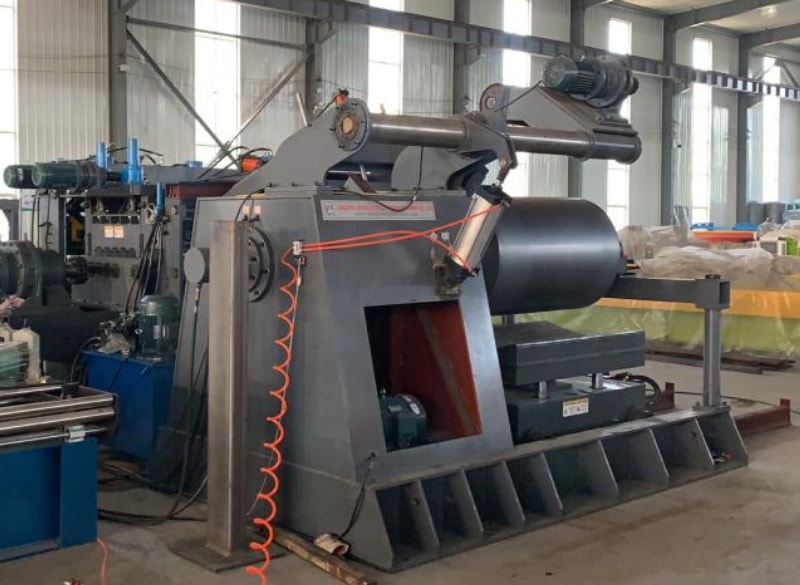

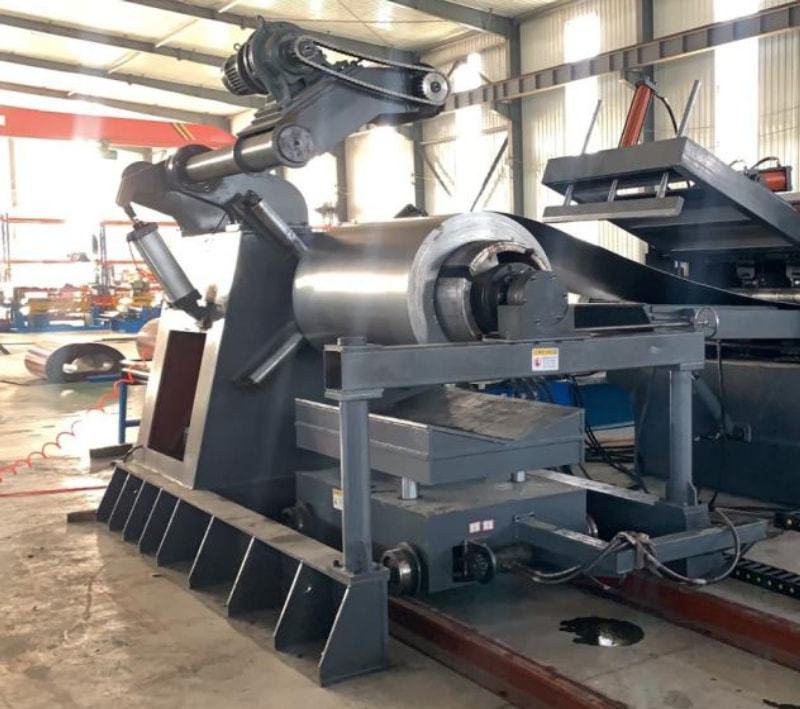

1.液壓開卷機（帶小車）

主要技術參數：

（1）承重：                        12T

（2）鋼卷內徑：                   508、620㎜

（3）開卷板寬：                    1500㎜

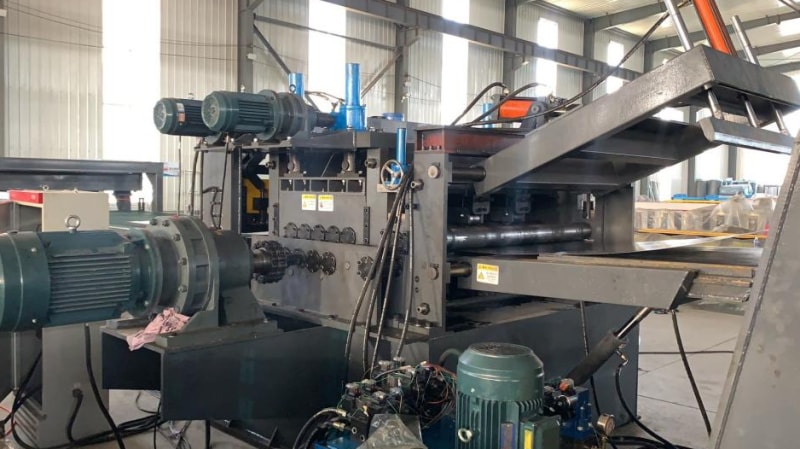

2.精校剪切機

校平部分：本機結構為二輥牽引輥，15輥校平機，分齒箱萬向節傳動、上下附加輥。主要用于牽引開卷機上的鋼板，運行速度可調。變頻調速電機傳動減速機驅動。表面鍍烙。采用7輥傳動精校定尺,板料送入校平輥中間經過正反方向反復變形后達到校平目的，對不同材質鋼板達到相應校平。升降部分的作用是提升上排工作輥，調整工作之間的間距，通過手輪傳動蝸輪蝸桿帶動絲桿達到升降上排輥的目的。

（1）校平板厚度：                     0.28-4.0㎜

（2）校平板寬:                        500-1500㎜

（3）校平輥直徑：                     ? 160㎜45#鋼 淬火50°- 55°。

（4）主電機功率：                     22KW  伺服電機

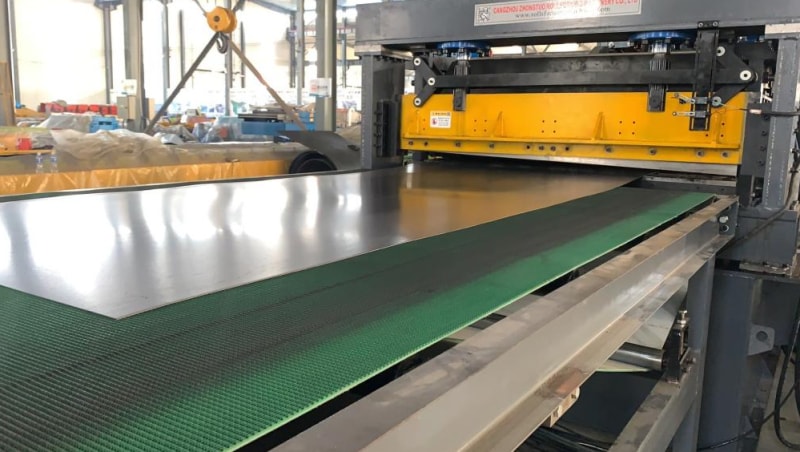

剪切部分：主要由左右支架、連桿、上下刀架、工作臺、驅動電機等部分組成。也可用戶自備也可根據用戶要求選型。

（1）剪切厚度：             4.0mm

（2）可剪寬：                   1600mm

（3）電機功率：                 11KW

3.送料平臺

送料平臺采用框架是結構總長3000mm、一體式皮帶結構不傷鋼板

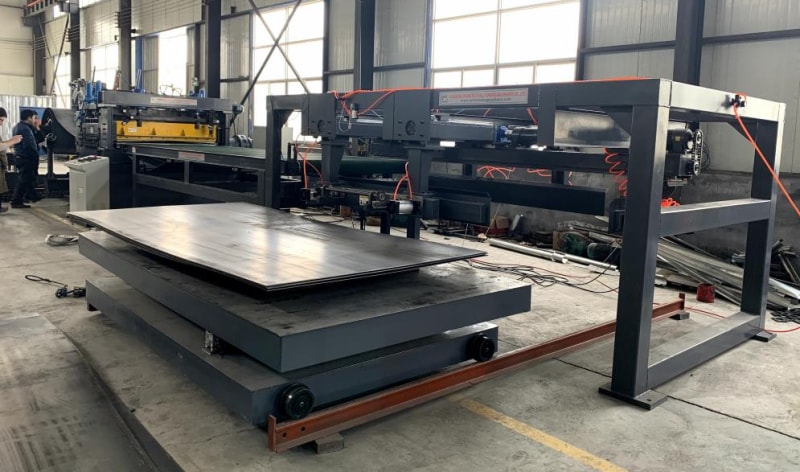

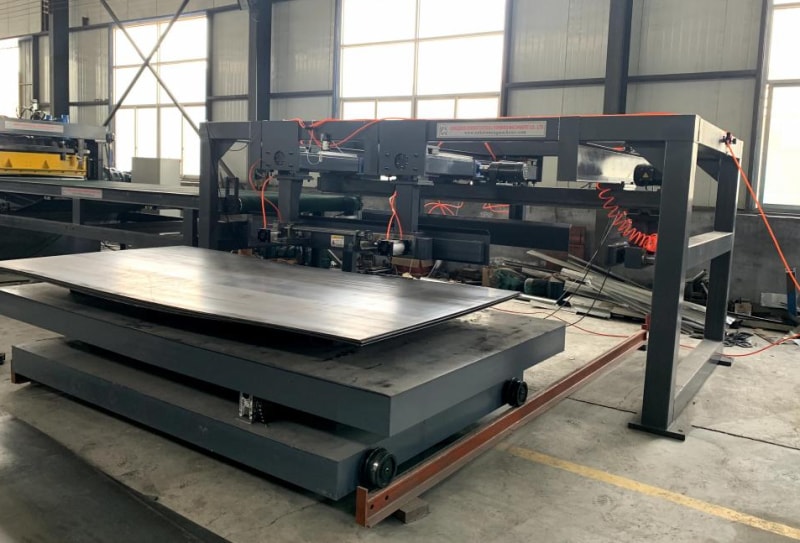

4.自動收料碼垛機

液壓升降落料機主要采用氣缸推進進行板料的整齊碼垛，由橫移架體，縱向擋板等組成。橫移架根據不同板寬電動調整，縱向擋板根據不同的板長電動調整。碼垛機主要有氣缸行走輥道和電機組成。其作用是將落料后的板料碼垛整齊后、開動電機將碼垛整齊的板料送入落料臺，以便打包或吊出。

（1）落料架總高：                   1900㎜

（2）落料架總長：                  3300㎜

（3）落料架承重：                   6T

（4）動力擺線針減速電機：           2.2KW

我們的機器可以根據客戶的不同需求而定制。如果您有此方面的需求請聯系。我們多年的技術團隊設計適合您的生產方案，以及多年的銷售團隊和售后團隊帶給您好的購物體驗。
